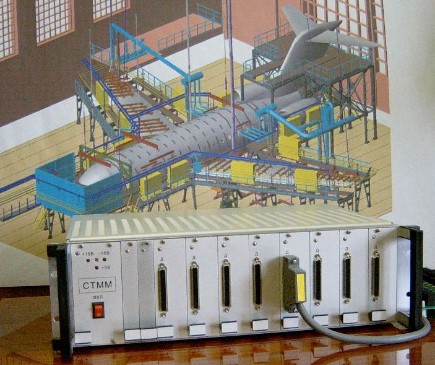

Измерительная система СТММ предназначена для измерения напряжений в механических конструкциях в области низких частот с помощью тензомостов или одиночных тензорезисторов. Система преобразует сигналы низкого уровня с тензорезисторов в пропорциональные деформациям аналоговые сигналы высокого уровня, отцифровывает, осуществляет весовую фильтрацию цифровых сигналов и передает их на управляющую ЭВМ по стандарту RS-485 или Ethernet для последующей обработки.

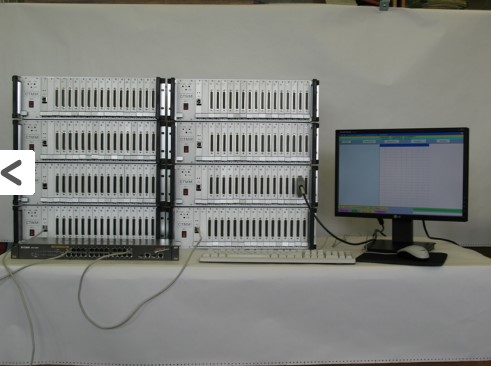

Система СТММ состоит из автономных измерительных модулей объединенных по локальной сети Ethernet или RS-485 с компьютером. В зависимости от сложности испытываемой конструкции количество измерительных модулей может быть различным.
Структурная схема системы СТММ с использованием измерительных модулей типа МИТР и МИТМ, предназначенных для работы с одиночными тензорезисторами и тензомостами соответственно, приведена на рисунке. Управляет измерениями ЭВМ через Ethernet или встроенную плату коммутатора RS-485. ЭВМ задает список измеряемых каналов для каждого модуля, в соответствии со списком контроллер модуля по очереди подключается датчик на вход нормирующего преобразователя. Измеренный сигнал в нормализаторе масштабируется, усиливается, фильтруется, оцифровывается и в цифровом виде поступает в контроллер. В контроллере происходит цифровая фильтрация поступающего с АЦП сигнала и его запоминание в буферной памяти для последующей передачи в ЭВМ.
| Число каналов измерения тензорезисторов | 128 |
| Номинальное сопротивление тензорезисторов, Ом | 100, 200, 400(350) |
| Отклонение сопротивления недеформируемых тензорезисторов от номинального, % | 0,4 |
| Диапазон измерения изменения сопротивлений тензорезисторов от номинального, % | 2 |
| Приведенная погрешность измерения приращения тензорезисторов, % | ±0,2 |
| Время измерения и регистрации результатов измерения 128 каналов, мс | 128 |
| Схема подключения тензорезисторов к МИТР | 3х, 4х проводная |
| Ток питания тензорезисторов, мА (100, 200, 400 Ом) | 20; 10; 5 |
| Форма тока питания тензорезисторов | Двуполярные прямоугольные импульсы. |
| Длина линий связи к датчикам, м | 50 |
| Число подключаемых тензомостов | 96 |
| Напряжение питания тензомостов, В | 2, 4, 8 |
| Диапазон измерения сигналов с тензомостов, мВ | ±32; ±16; ±8 |
| Приведенная погрешность измерения сигналов от тензомостов, % | 0,1 |
| Время измерения и регистрации результатов измерения 128 каналов, мс | 128 |
| Схема подключения тензомостов к МИТМ | 6ти проводная |
| Форма напряжения питания тензомостов | Двуполярные прямоугольные импульсы. |
| Длина линий связи к датчикам, м | 50 |
* Технические характеристики могут быть изменены по согласованию с заказчиком.
