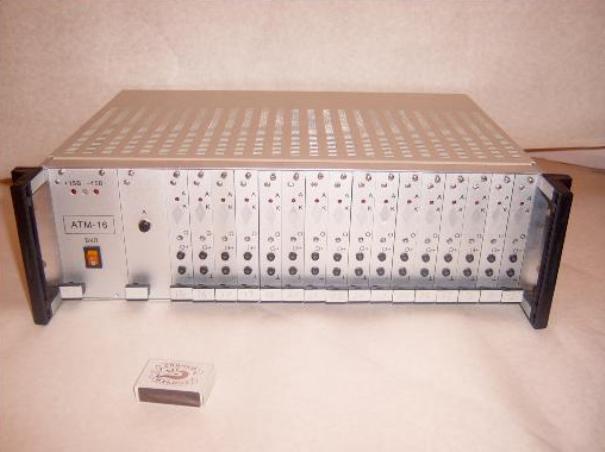

АТМ-16ММ предназначена для измерения сигналов с тензорезисторных тензомостов при  испытаниях  конструкций  на прочность.

Устройство и работа АТМ-16ММ

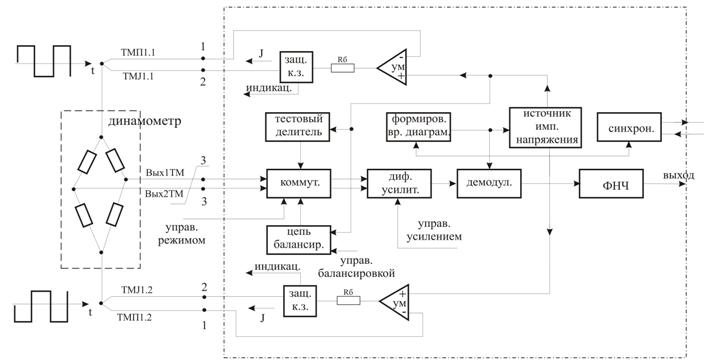

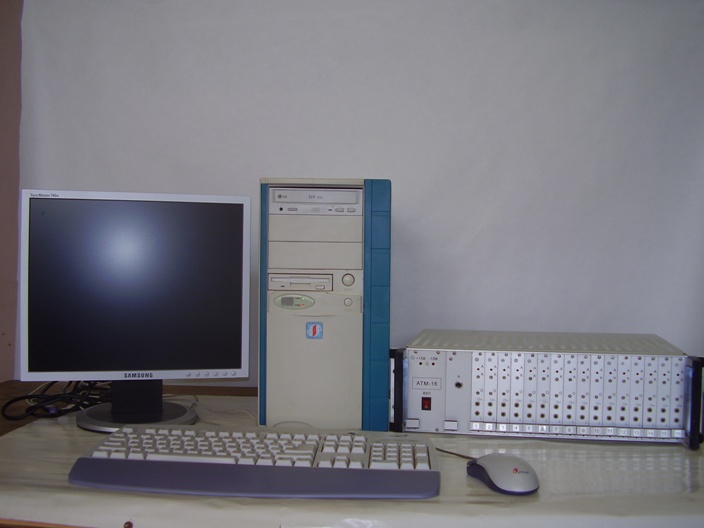

Система АТМ-16ММ состоит из автономных измерительных модулей АТМ-16М объединенных по локальной сети Ethernet с компьютером. В зависимости от сложности испытываемой конструкции количество измерительных модулей может изменяться от 1 до 4. Структурная схема системы АТМ-16ММ с использованием измерительных модулей, предназначенных для работы с тензомостами, приведена на рисунке 1.

Система работает следующим образом. На стадии подготовки к испытаниям конструкции на компьютере набираются исходные данные в виде таблиц, в которых указываются номера и места расположения тензомостов на конструкции. В исходных данных для каждого измерительного канала указываются и заносятся в память код для установленного коэффициента усиления и код для установленной балансировки. Указанные коды хранятся в памяти в течении всего эксперимента.

            Измерения проводятся по заданной программе. Управляет измерениями ПК через сеть Ethernet. По команде оператора выбираются адрес модуля и затем адреса опрашиваемых в модуле тензомостов. В контроллере каждого модуля осуществляется дешифрация команды и через коммутатор включается требуемый тензомост. Измеренный сигнал в измерительном канале масштабируется, усиливается и подвергается фильтрации, а затем поступает на АЦП, имеется так же аналоговый выход выходного сигнала.

В контроллере буферизируются данные измерений поступающие с АЦП для последующей передачи в ПК. Одновременно данные измерения записываются на карту памяти SDCARD.

3.1 Технические данные

Число каналов измерения тензомостов                                 16

Форма напряжения питания тензомоста                               двуполярные прямоугольные импульсы

Частота двуполярного импульсного питания

тензомостов, Гц                                                                        5000

Время измерения 1-го канала, мс                                           0,2

Амплитуда импульсов питания, В                                        5; 10

Номинальное сопротивление

тензорезисторов моста, Ом                                                     200 – 400

Диапазон измерения сигналов, мВ                                        6,5 – 26,5

Разрядность ЦАП коэффициента

усиления и балансировки, бит                                               12

Приведенная погрешность измерения, %                             0,2

Неравномерность амплитудно-частотной

характеристики измерительного канала,

в полосе частот 0 – 500 Гц, %                                                 ±3

Схема подключения тензомоста                                            6и проводная

Длина линии связи с тензомостом, м                                    до 30

В измерительных модулях имеются аналоговые выходы

от измерительных каналов с напряжениями, В                   +5…0…-5

Тип поддерживаемой флеш памяти                                       SDHC, class 6 и выше

Питание от сети переменного тока,

Напряжение, В                                                                         220 ± 10%

Частота, Гц                                                                                50 ± 1%

Потребляемая мощность одного модуля                               <60

Рабочие условия эксплуатации:

- температура окружающей среды, °С                                   +10…+35

- относительная влажность воздуха, %                                  35…85

- атмосферное давление, мм.рт.ст.                                         720…780

Комплектность

Комплектность СТММ должна соответствовать таблице 1.

Таблица 1
